YCM1系列塑料外壳式断路器(以下简称断路器），是采用GJ先进设计和制造技术研制开发的新型断路器之一，按照其额定极限短路分断能力(Icu)的高低，分为C型(基本型)，L型(标准型)，M型(较高分断型),H型(高分断型)四类。该产品具有体积小,分断高, 飞弧短，抗振动的特点，是陆地及船舶使用的理想产品。其额定绝缘电压800V(YCM1-63为500V),适用于交流50Hz, 额定工作电压690V(YCM1-63为400V)及以下的电路中作不频繁转换和电动机不频繁起动之用。断路器具有过载，短路和欠电压保护装置，能保护线路及电源设备不受损坏。
本断路器可垂直安装(即竖装)，亦可水平安装(即横装)。本产品符合IEC60947-2，GB14048.2标准。
1.按过电流脱扣器额定电流(A)分：YCM1-63为(6)、10、16、20、25、32、40、50、63A九级；YCM1-100为(10)、16、20、25、32、40、50、63、80、100A十级；
YCM1-225为100、125、140、160、180、200、225A七级；YCM1 -400为225、250，315、350、400A五级；YCM1-630为400、500、630A三级。
注: ①6A规格只有电磁(瞬时)型；带( )为不推荐规格。
②按接线方式分板前接线，板后接线，插入式三种。
③按过电流脱扣器型式分热动电磁(复式)型，电磁(瞬时)型两种。
④按附属装置分带附属装置和不带附属装置两种：附属装置分内部装置和外部装置：
内部装置有分励脱扣器，欠电压脱扣器，辅助触头，报警触头四种，外部装置有转动手柄操作机构，电动操作机构等。
3.1 断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作，特性见表：
注：电动机保护用断路器1.0In不动作时间均为2h，动作电流为1.20In（热态），动作时间均为2h，电磁脱扣器动作电流为12In±20%(A)。
3.2 额定短路分断能力(AC440V)
1. 海拔高度2000m以下；
2. 周围介质温度不高于+40℃(对船用产品为+45℃)和不低于-5℃;
3. 能耐受潮湿空气的影响；
4. 能耐受盐雾、油雾的影响；
5. 能耐受霉菌的影响；
6. 大倾斜度为22.5°；
7. 在受到船舶正常振动时能可靠工作；
8.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
9. 在没有雨雪侵袭的地方。

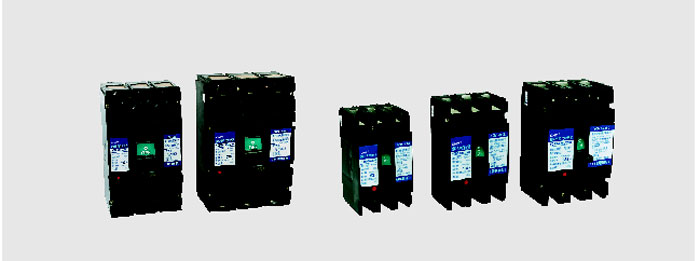

YCM1系列塑料外壳式断路器
