一、适用范围
适用于船舶及陆地，交流50Hz或60Hz，额定绝缘电压660V，直流至250V及以下的电路中作不频繁的接通和分断之用。断路器具有过载及短路保护装置，能保护电缆和线路等不致闪过热面损坏。TO为标准型，TG为高分断能力型。

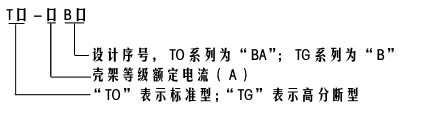

二、型号及其含义 |
|
 |
|
三、类别
1.按接线方式分为板前接线，板后接线，插入式接线；
2.按过电流脱扣器型式分为热动一电磁型，电磁型；
3按附属装置分为带附属装置和不带附属装置；
4附属装置分内部附属装置和外附属装置。内部附属装置有辅助开关、报警开关、分励脱扣、欠压脱扣器四种：外部附属装置有电动操作机构、名部手动操作机构、外部手动操作机构、机械联锁、手柄闭锁、插入式用抽出装置五类。
|
四、特性
1主要技术性能（见表）
|
型号
|
TG-30
|
|
|
|
|
|
额定电压（V）
|
110、220、380、440、AC660 DC250
|
|
频率（Hz）
|
50、60
|
|
壳架等级额定电流（A）
|
30
|
100
|
225
|
400
|
600
|
|
脱扣器额定电流（A）
|
15，20，30
|
15，30，30，40
|
125，150，175
|
250，300
|
450,500
|
|
50，60，75，100
|
200,225
|
350，400
|
600
|
| 分断能力 |
分断电流（kA) |
30
|
35
|
|
|
|
|
|
|
|
|
| 试验电压（V） |
1.1×440
|
1.1×380
|
1.1×440
|
1.1×380
|
1.1×440
|
1.1×380
|
1.05×440
|
1.05×380
|
1.05×440
|
1.05×380
|
|
功率因数
（cosФ)
|
0.15-0.20
|
0.25-0.30
|
0.25-0.30
|
0.25-0.30
|
0.15-0.20
|
0.25-0.30
|
0.25-0.20
|
|
0.15-0.20
|
0.15-0.20
|
0.15-0.20
|
0.15-0.20
|
| 飞弧距离（mm) |
80
|
80
|
|
|
|
寿命（次）440V
cosФ=0.8±0.05 |
有载
|
1500
|
1500
|
1000
|
1000
|
1000
|
|
无载
|
8500
|
8500
|
7000
|
4000
|
4000
|
|
总计
|
10000
|
10000
|
8000
|
5000
|
5000
|
|
操作频率（次/h)
|
120
|
60
|
|
过载性能
|
电压（V）
|
1.05×440
|
1.1×440
|
|
|
1.05×440
|
|
电流（A）
|
6×30
|
6×100
|
6×225
|
6×400
|
6×600
|
|
cosФ
|
0.5±0.05
|
|
试验次数
（次）
|
手动分断
|
9
|
|
自动分断
|
3
|
|
总计
|
12
|
注：分断能力试验电压为1.1×440V或1.05×440V时，电源频率为60Hz。
|
|
五、工作环境条件
1.海拔高度2000米及以下；
2.周围介质温度不高于+45℃和不低于-25℃；
3.能耐受海上潮湿空气的影响；
4.能耐受盐雾的影响；
5.能耐受油雾的影响；
6.能耐受霉菌的影响；
7. 大倾斜度为22.5°。
8.断路器在受到船舶的正常振动时能可靠地工作；
9.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏的绝缘气体与导电尘埃的地方；
10.在没有雨雪侵袭的地方。
|
|
|

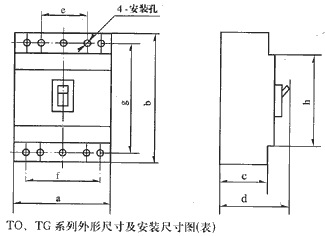

六、外形及安装尺寸
| 型号 |
外形尺寸
|
安装尺寸
|
|
a
|
b
|
c
|
d
|
e
|
f
|
g
|
h
|
安装螺钉
|
| TG-30 |
90
|
150
|
85
|
103
|
30
|
60
|
130
|
120
|
M4
|
| TO-100BA，TG-100B |
90
|
150
|
85
|
103
|
30
|
60
|
130
|
120
|
M4
|
| TO-225BA |
105
|
200
|
103
|
121
|
35
|
70
|
115
|
10
|
M5
|
| TG-225B |
140
|
260
|
103
|
130
|
45
|
90
|
214
|
112
|
M6
|
| TO-400BA，TG-400B |
140
|
260
|
103
|
130
|
45
|
90
|
214
|
112
|
M6
|
| TO-600BA，TG-600B |
210
|
273
|
103
|
139
|
70
|
140
|
243
|
112
|
M8
|
注：板接线式、插入式的有关尺寸，请查阅产品说明书 |
