| 适用范围 |
 HR6系列熔断器式隔离开关适用于额定工作电压至660V，交流50Hz，约定发热电流至630A，具有高短路电流的配电和电动机电路中，用作电源开关、隔离开关和应急开关，并作电路保护之用，但一般不作为直接关闭单台电动机之用。
本开关不但可以安装在柜内，也可以安装在开关柜面板上，为电控成套装置提供了新的低压电器元件。 |
|
|

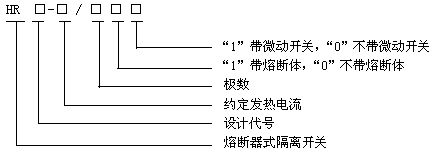

| 型号及其含义 |
|
 |
|
| 正常工作条件及安装条件 |
1、周围空气温度上限不C过+40℃，24h内的平均温度值不C过+35℃,周围空气温度一般情况下限不低于
-5℃,贮运过程中环境温度不能低于-25℃;
2、安装地点的海拔一般不C过2000m。用于更高的海拔时请与制造厂协商;
3、大气相对湿度在 高温度+40℃时不C过50%，在较低的温度下允许有较高的相对湿度，在 湿月的月平均温度为+20℃，月平均 大相对湿度为90%;
4、污染等级：开关周围环境的等级3级;
5、开关应垂直安装在无显著摇动和冲击振动的地方。 |
|
|
| 结构特征 |
| 本开关主要由底座和开关盖两大部分组成，底座上装有触头和灭弧系统。而熔断体则装在开关盖上直接作动触头刀片用。开关的底座和开关盖均由塑料压制而成，因此具有体积小，重量轻，外形美观等优点。 |
|
|

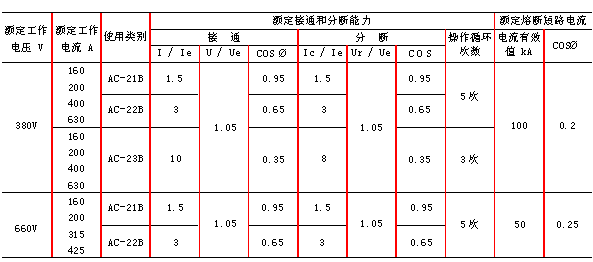

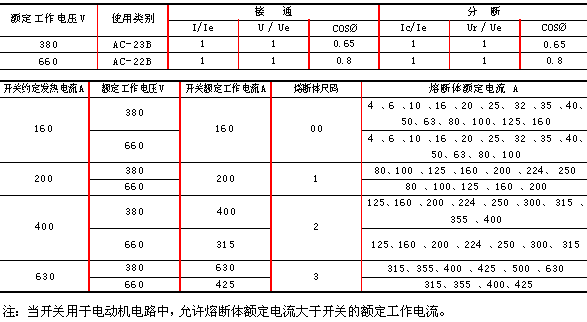

| 主要技术参数 |
|
 |
|

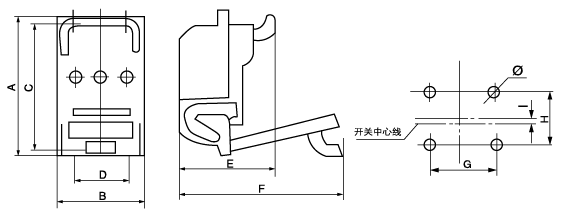

| 外形及安装尺寸 |
|
 |
|
| 订货须知用户 |
用户订购HR6系列熔断器式隔离开关须说明以下内容：
a、产品名称、型号、约定发热电流，极数，是否带熔断体，是否带微动开关，配用熔断体的额定电流（如不注明即按开关的约定发热电流配装）以及开关的数量等;
订货举例：HR6-160 / 311配100A熔断体10台;
b、自提或送货以及发运，发运须注明单位全称，地址以及运输方式等;
c、购货单位同时应说明开户银行及帐号，以及增值税号等。 |
|
|
|
|
| |
|
