一、用途
 DZ20L-160、250、400型漏电断路器适用于交流220/380V、50HZ、交流至630A、电源中性点接地的电路中，当人身触电或电网漏电时能迅速分断故障电路，作为漏电（触电）保护之用，同时可保护线路和电动机的过载短路，亦可作为线路的不频繁转换及电动机的不繁起动。主要用于农村、工矿企业作为大型设备总保护之用，如变压器总保护、分支保护、塔吊等大型设备。

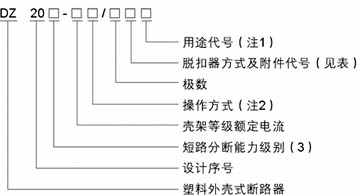

二、型号含义
 |
三、结构特点
DZ20L系列漏电断路器系电流动作型快速电子式漏电保护装置，主要有零序电流互感器、漏电脱扣器、专用集成块电子放大部件和带有短路、过载保护的断路器组成、具有漏电、短路、过载三种保护功能。 |
四、主要技术参数
| 产品型号 |
DZ20L-160 |
DZ20L-250 |
DZ20L-400 |
| 额定电压（v） |
220/380 |
| 额定电流（A） |
100，160 |
200，250 |
320，400 |
| 额定漏电动作电流（mA） |
50，100，200 |
50，100，200，300 |
200，300，500 |
| 漏电分断时间（S） |
≤0.2 |
| 额定短路通断能力380V（KA） |
15 |
15 |
23 |
| 极数 |
4 |
|

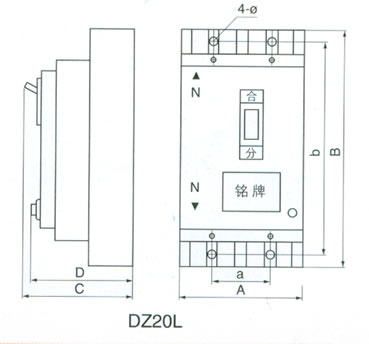

五、外形及安装尺寸
| 产品型号 |
外形尺寸（mm） |
安装尺寸（mm） |
| A |
B |
C |
D |
a |
b |
? |
| DZ20L-160 |
145 |
225 |
110 |
100 |
70 |
203 |
?4.3 |
| DZ20L-250 |
145 |
275 |
130 |
120 |
70 |
240 |
?4.3 |
| DZ20L-400 |
205 |
360 |
140 |
120 |
102 |
325 |
?4-?7 |
| DZ20L-630 |
210 |
400 |
150 |
120 |
70 |
335，200 |
?4-?7 |
|
