DZS20(CM1)系列塑料 外壳式断路器
|
一，适用范围：
DZS20系列塑料外壳式断路器（以下简称断路器），是本公司综合采用GJ先进技术，设计开发的新型断路器之一。其额定绝缘电压800V,适用于交流50Hz,额定工作电压至690V，额定工作电流至630A的配电网络电路中，用来分配电能和保护线路及线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。
断路器按其额定极限短路分断能力的高低、分为S型（标准），H型（较高型），R型（限流型）三类。该断路器具有体积小、分断高、飞弧短等特点，是用户使用的理想产品。
断路器垂直安装（即竖装）
断路器产品标准：符合IEC947-2,GB14048.20
|
二、适用环境
2.1周围空气温度；
a. 周围空气温度上限为+40℃；
b. 周围空气温度下限为-5℃；
c. 周围空气温度24h的平均值不C过+35℃。
2.2海拔：安装地点的海拔不C过2000m。
2.3大气条件：大气相对湿度在周围空气温度为+40℃不C过50%；在较低温度下可以有较高的相对湿度； 湿月的月平均 大相对湿度为90%，同时该月的月平均 低温度为+25℃，并考虑到因温度变化发生产品表面上的凝露。
2.4污染等级：污染等级为3级。
|

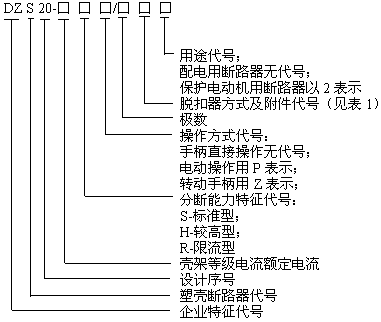

三、型号及其含义
 |
|
 |
四、分类
4.1按断路器的分断能力分：
a.标准型（S型）；
b.较高型（H型）；
c.限流型（R型）；
4.2按断路器的接方式分：
a.板前接线（断路器的基本接线方式）；
b.板后接线；
4.3按操作方式分：
a.手柄直接操作；
b.转动手柄操作；
c.电动操作；
4.4按用途分：
a.配电用；
b.保护电动机用；
4.5按极数为：
a.二极：
b.三极。 |
|
| |
|
|
表1
|
|
瞬时脱扣器 复式脱扣器
|
|
无附件
|
200 300
|
|
报警触头
|
208 308
|
|
分励脱扣器
|
210 310
|
|
辅助触头器
|
220 320
|
|
欠电压脱扣器
|
230 330
|
|
分励脱扣器、辅助触头
|
240 340
|
|
分励脱扣器、欠电压脱扣器
|
250 350
|
|
二组辅助触头
|
260 360
|
|
辅助触头、欠电压脱扣器
|
270 370
|
|
分励脱扣、报警触头
|
218 318
|
|
辅助触头、报警触头
|
228 328
|
|
欠电压脱扣器、报警触头
|
238 338
|
|
分励脱扣、辅助触头、报警触头
|
248 348
|
|
分励脱扣器、欠电压脱扣器、报警触头
|
258 358
|
|
二组辅助触头、报警触头
|
268 368
|
|
辅助触头、欠电压脱扣器、报警触头
|
278 378
|
|
五、主要技术参数
5.1 断路器的额定值（见表2）
|
型号
|
壳架等级额定电流A
|
额定电流A
|
额定工作电压V
|
额定绝缘电压V
|
额定极限短路分断能力kA400V/690A
|
额定运行短路分断能kA400V/690V
|
重量kg
|
|
DZS20-100S
|
100
|
16,20,32,40,50,
63,80,100
|
690
|
800
|
35/8
|
17.5/4
|
1.4
|
|
DZS20-100H
|
50/10
|
25/5
|
1.7
|
|
DZS20-100R
|
85/20
|
42.5/10
|
|
|
DZS20-255S
|
255
|
100,125,160,
180,200,225
|
35/8
|
17.5/4
|
2.3
|
|
DZS20-255H
|
50/10
|
25/5
|
2.8
|
|
DZS20-255R
|
85/20
|
42.5/10
|
|
|
DZS20-400S
|
400
|
225,250,315,
350,400
|
50/10
|
25/5
|
6.6
|
|
DZS20-400H
|
62/10
|
32.5/5
|
6.6
|
|
DZS20-400R
|
100/20
|
50/10
|
|
|
|
DZS20-630S
|
630
|
400，500，630
|
690
|
800
|
50/10
|
25/5
|
10
|
|
DZS20-630H
|
65/10
|
32.5/5
|
10
|
|
DZS20-630R
|
100/20
|
50/10
|
-
|
|
5.2配电用断路器的动作性能见表3，电动机保护用断路器的动作性能（见表4）。
配电用断路器过电流脱扣器动作特性
|
表3
|
|
序号
|
试验电流名称
|
I/Ir
|
约定时间
|
起始状态
|
|
1
|
约定不脱扣电流
|
1.05
|
2h(In>63A）
1h(In≤63A)
|
冷态
|
|
2
|
约定脱扣电流
|
1.30
|
2h(In>63A)
1h(In≤63A)
|
接序1试验 后开始
|
|
| 电动机保护用断路器过电流脱扣器动作特性
表4 |
|
序号
|
整定电流
|
约定时间
|
起始状态
|
|
1
|
1.05In
|
>2h
|
冷态
|
|
2
|
1.2In
|
≤2h
|
接序1试验后开始
|
|
| 5.3 配电用断路器的瞬时动作特性整定为10In,电动机保护用断路器的瞬时动作特性整定为12In。 |
|
|
|
|
|
|
|
| |
|
