| 适用范围 |
CJ19系列切换电容器接触器适用于交流50Hz、电压至380V电力线路中，供低压无功功率补偿设备投入或切除低压并联电容器之用。接触器带有抑制涌流装置。能有效地减少合闸涌流对电容器的冲击。
产品符合GB/T14048.1、GB14048.4、GB14048.5、IEC60947-4-1等标准。 |

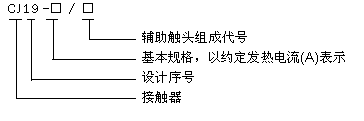

| 型号及其含义 |
|
|
| 正常工作条件及安装条件 |
1、海拔高度不C过2000m；
2、周围空气温度上限值不C过+40℃，下限值不低于-5℃；
3、安装地点的空气相对湿度在 高温度为+40℃时不C过50%，在较低温度下可以有较高的相对湿度，
湿月的月平均 低温度不C过+25℃，该月的平均 大相对湿度不C过90%。由于温度变化发生在产
品上的凝露情况必须采取措施；
4、与垂直面的安装倾斜不C过±5°；
5、污染等级：3级；
6、在无显著摇动、冲击和振动的地方。 |
|
|
| 结构特征 |
1、接触器装有限流电阻，可以把合闸涌流抑制在允许范围内；
2、接触器为直动式双断点结构，动作机构灵活，手动检查方便，结构紧凑；
3、接触器接线端有绝缘罩要不覆盖，安全可靠；
4、接触器安装可用螺钉紧固，也可扣装在35mm或75mm的标准安装轨道上。 |
| 主要结构及工作原理 |
| 当控制回路通电后，接触器吸合，串入限流电阻线的上主触头先于下主触头接通，从而达到抑制涌流作用，完成后瞬间断开复位，其间下主触头进入正常工作，而断开回路时则由下主触头完成，各司其职，因限流电阻瞬间接入，所以不会造成长期的电力浪费和烧损电阻等现象。 |
|
|
|
| 主要技术参数 |
|
|
 ` |
| 外形及安装尺寸 |
|
|
|
| 订货须知 |
1、订货时必须指出：a、接触器完整的名称、型号；b、线圈的额定控制电源电压和频率；c、订货数量。
2、订货示例：CJ19-43切换电容器接触器，线圈电压220V 50Hz 10台。 |
|
|
