| 适用范围 |
 BSMJ系列自愈式低电压并联电容器适用于交流50Hz, 额定电压1200V及以下交流电力系统中，作提高功率因素、减少无功损耗、改善电压质量之用。
|
|
|
| 型号及其含义 |
|
 |
|
| 正常工作条件及安装条件 |
1、温度：周围空气温度上限值+50℃，周围空气温度下限不低于-25℃；
2、湿度：在温度+20℃时，空气湿度达90%;
3、海拔：安装地点的海拔不C过2000m;
4、安装场所：无有害气体和蒸汽，无导电性或爆炸尘埃，无剧烈振动;
5、通风散热：设置两个以上的电容器时，间距>30mm以上，夏季温度较高时应采取有效的散热措施。 |
|
|
| 结构特征 |
1、体积小、重量轻
由于采用锌铝复合金属化聚丙烯薄膜作为材料介质，体积，重量仅为老产品的1/4和1/5。
2、损耗低
损耗角正切实际值低于0.2%所以电容器自身的能耗低、发热少、温升低、工作寿命长、节能效果显著。
3、优良的自愈性能
过电压所造成介质局部击穿能迅速自愈，恢复正常工作，使可靠性大大提高。
4、安全性
内装自动放电电阻和过压力隔离器，使用安全可靠。
5、不漏油
本产品采用微晶蜡作为主要浸渍剂，常温下呈固态，滴、溶点高于70℃，在使用过程中不渗漏，避免环境污染。
|
|
|
| 主要技术指标 |
1、额定电压：频率50Hz，0.23～1.2kV;
2、额定容量：1～60kvar;
3、容量偏差：0～+10%;
4、损耗角正切值：在50Hz Un下，20℃tgd≤0.2%;
5、极间耐压：极间2.15Un 5秒;
6、 高允许过电压：1.10Un;
7、过电流：1.30In;
8、自放电特性：电容器断电后3分钟剩余电压从?Un降至50V以下;
9、符合标准：GB 12747， IEC 60831。 |
|
|

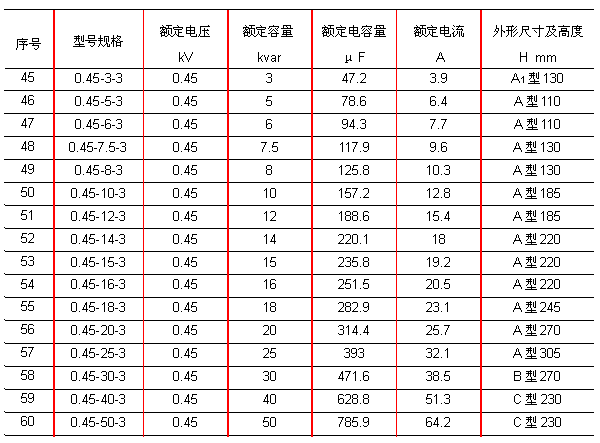

| 主要规格、数据及外形尺寸 |
|
 |
|
| 外形及安装尺寸 |
|
 |
|
| 订货须知 |
a、额定电压的选用一定要根据实际网路电压选用，不要一味追求选用电压越高越好。选用电压过高时，而使用电压达不到，电容器的实际容量输出将大大降低;
b、谐波较大场合使用电容器一定要采取限制谐波措施。 |
|
|
|
|
| |
|
